Bộ vì là một trong những phần kết cấu quan trọng của nhà 3 gian 2 chái miền Bắc, có nhiệm vụ liên kết hệ thống cột, xà và phần mái thành một khung thống nhất. Không chỉ đảm bảo độ chắc chắn cho công trình, bộ vì còn góp phần tạo nên tỷ lệ và nét đặc trưng của kiến trúc nhà gỗ truyền thống. Vậy bộ vì nhà 3 gian 2 chái có cấu tạo như thế nào và đâu là những điểm đặc biệt trong kết cấu này?
Điểm đặc biệt của bộ vì nhà 3 gian 2 chái miền Bắc
Những điểm nổi bật dưới đây giúp làm rõ hơn giá trị của hệ kết cấu này:
Kết cấu liên kết bằng mộng truyền thống
Nhà gỗ truyền thống miền Bắc thường liên kết các cấu kiện chủ yếu bằng mộng thay vì phụ thuộc nhiều vào đinh hoặc vít. Các vị trí tiếp giáp giữa cột, xà, kẻ, bẩy được đục và lắp ghép chính xác để tạo thành hệ khung thống nhất. Độ chính xác của mối mộng cũng ảnh hưởng trực tiếp đến quá trình lắp dựng và độ ổn định của công trình.

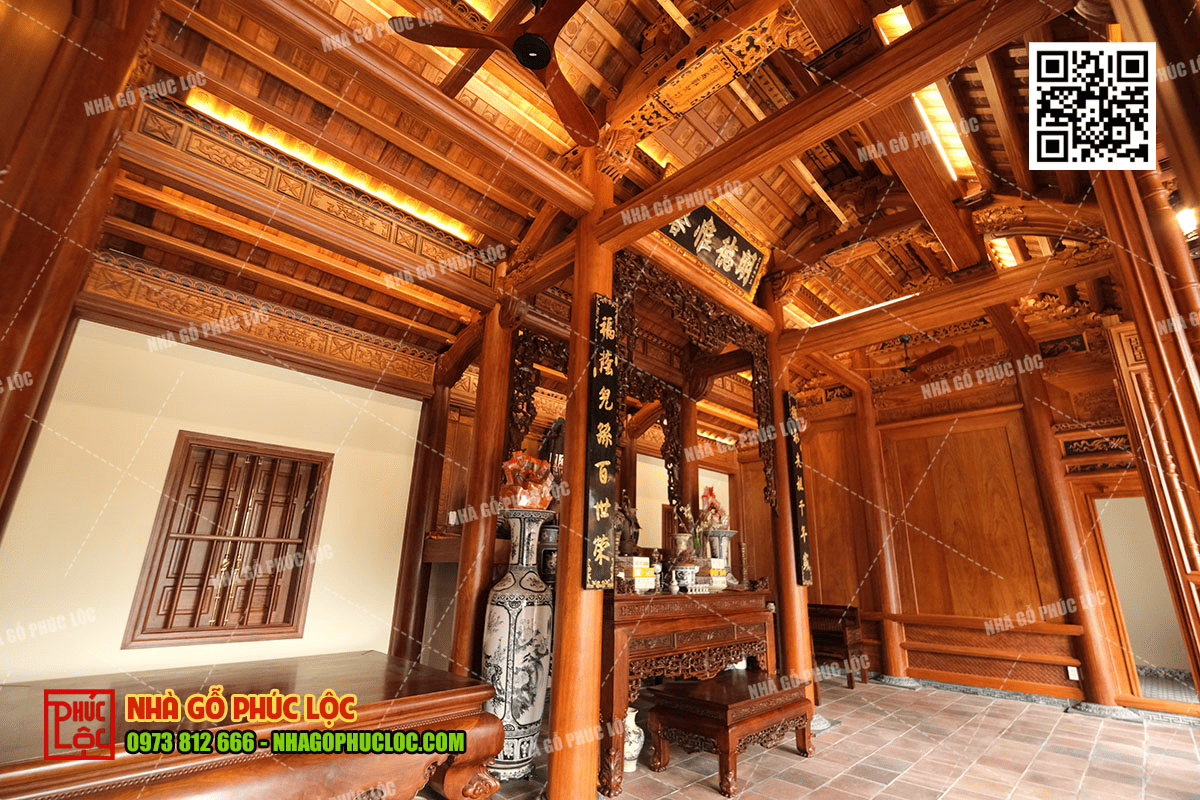

Bên trong nhà gỗ
Hệ thống cột tạo thế chịu lực cho mái
Hệ thống cột giữ vai trò quan trọng trong việc tạo khung chịu lực cho nhà gỗ. Các cột được bố trí theo mặt bằng công trình, kết hợp với hệ xà và các cấu kiện của bộ vì để tiếp nhận, truyền tải trọng từ phần mái xuống nền móng. Với nhà 3 gian 2 chái, hệ thống cột cần được bố trí phù hợp với ba gian chính và hai phần chái. Khoảng cách, vị trí và kích thước cột đều cần được tính toán đồng bộ để vừa đảm bảo kết cấu vừa tạo sự cân đối cho không gian.

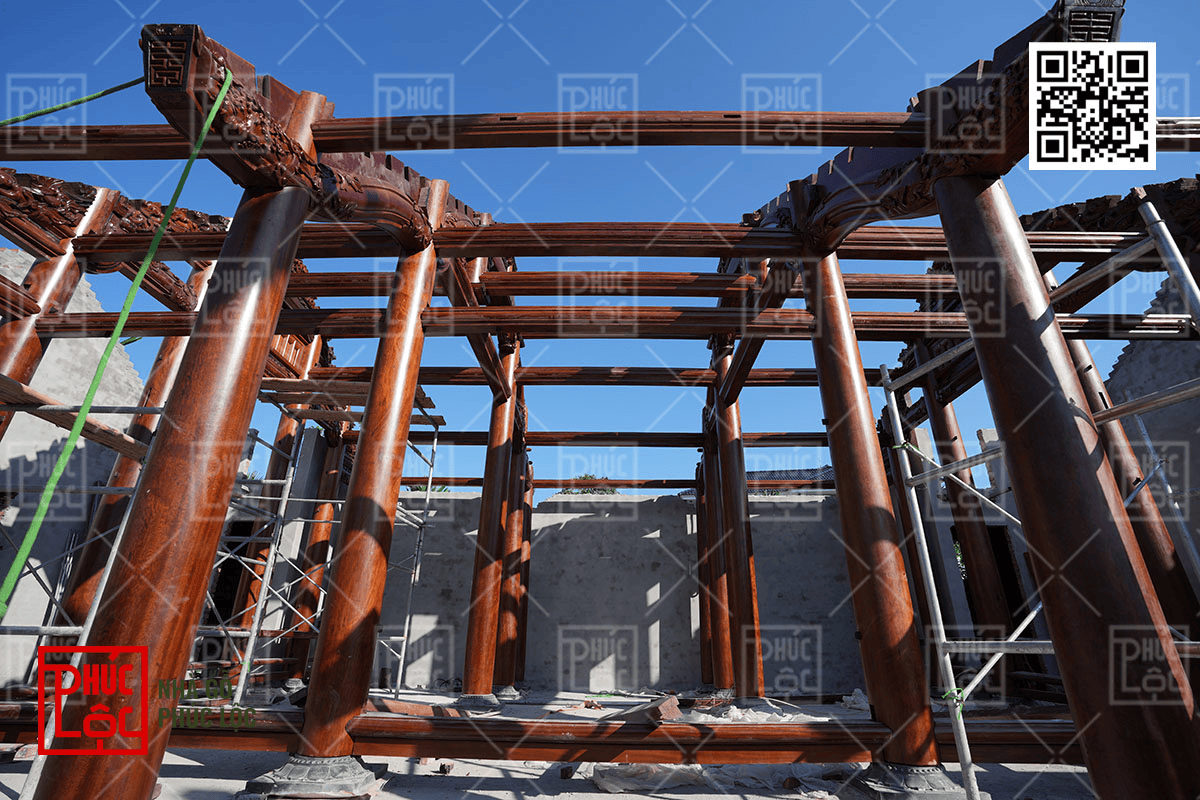

Khung nhà gỗ chắc chắn
Vì kèo được tính toán theo tỷ lệ của từng gian
Vì kèo nằm trong hệ khung mái, có nhiệm vụ liên kết và nâng đỡ các cấu kiện phía trên. Với nhà 3 gian 2 chái miền Bắc, kích thước vì kèo cần cân đối theo khẩu độ, chiều rộng gian, chiều cao mái và tổng thể công trình. Do phần chái có thể khác tỷ lệ với gian chính, không nên áp dụng một kích thước cố định cho toàn bộ hệ vì.
Kết cấu vừa chắc chắn vừa giữ được nét mộc mạc
Bộ vì không chỉ đảm nhiệm chức năng kết cấu mà còn góp phần tạo nên vẻ đẹp của nhà gỗ truyền thống. Các cấu kiện như cột, xà, kẻ, bẩy và những chi tiết trên vì được gia công với đường nét phù hợp với phong cách tổng thể của ngôi nhà. Sự chắc chắn đến từ cách các cấu kiện liên kết thành một hệ thống thống nhất, trong khi vẻ mộc mạc được thể hiện qua chất liệu gỗ, tỷ lệ và đường nét tự nhiên.
>> Khám phá thêm: Mẫu nhà 3 gian miền Bắc đẹp cổ kính
Cấu tạo bộ vì nhà 3 gian 2 chái miền Bắc gồm những gì?
Mỗi bộ phận đảm nhận một vai trò riêng nhưng cùng góp phần tạo nên sự ổn định cho toàn bộ công trình.
Hệ thống cột trong bộ vì
Hệ thống cột tạo nên khung chịu lực chính của bộ vì, được liên kết với xà ngang, xà dọc và các cấu kiện khác để đảm bảo sự ổn định. Với nhà 3 gian 2 chái miền Bắc, cột cần được bố trí phù hợp cả gian chính và hai chái. Kích thước cột cũng phải cân đối với quy mô nhà, khoảng cách gian và tải trọng mái.

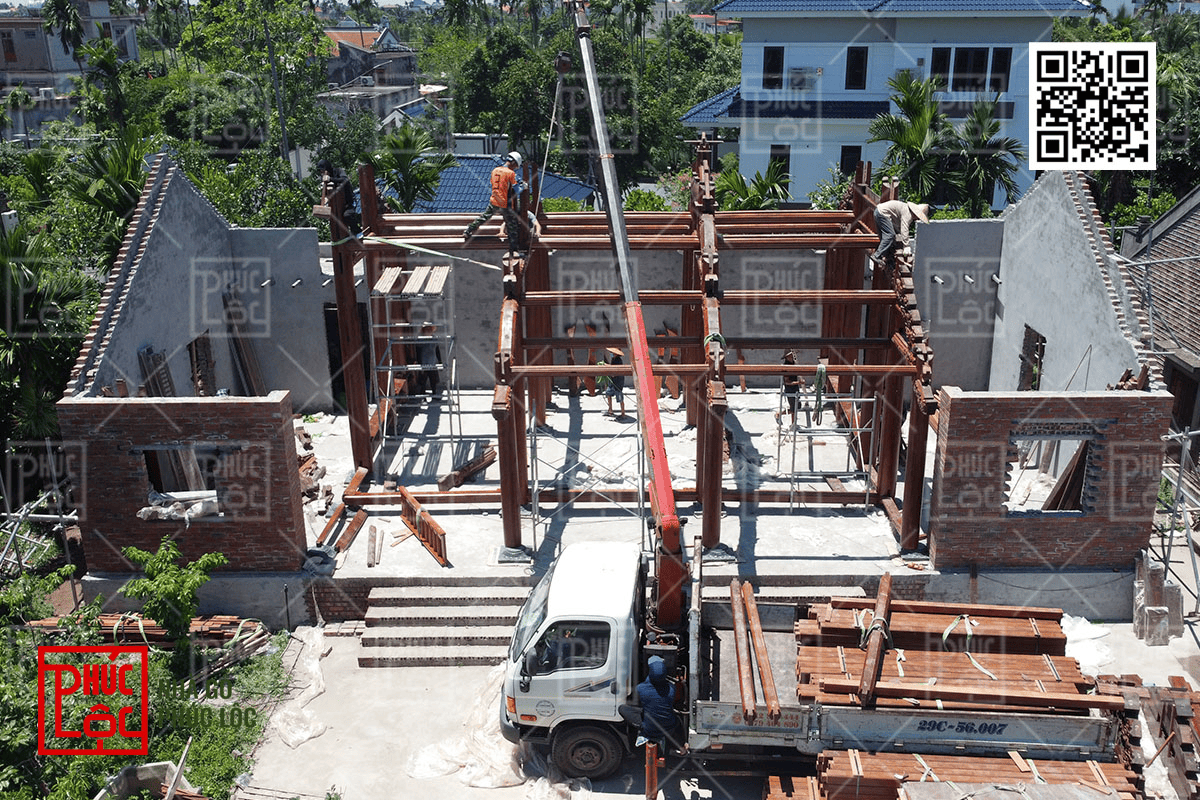

Các cột hậu được lắp dựng
Kẻ, bẩy trong bộ vì nhà gỗ
Kẻ và bẩy là những cấu kiện được sử dụng để liên kết, nâng đỡ các bộ phận trong kết cấu nhà gỗ. Tùy kiểu vì và phương án thiết kế, vị trí của từng cấu kiện có thể khác nhau. Các chi tiết này cần được gia công đồng bộ với cột, xà và hệ mái để đảm bảo khi lắp dựng, các mối liên kết ăn khớp và tạo thành kết cấu thống nhất. Ngoài vai trò về kết cấu, kẻ và bẩy cũng góp phần tạo nên đường nét đặc trưng cho nhà gỗ truyền thống.
Xà và các cấu kiện liên kết
Xà có nhiệm vụ liên kết các cột và tăng độ ổn định cho bộ khung. Tùy vị trí, nhà gỗ có thể sử dụng nhiều loại xà với chức năng khác nhau, thường liên kết với cột bằng mộng. Khi được bố trí phù hợp, hệ xà giúp phân bổ và truyền tải trọng từ phần mái xuống cột, sau đó xuống móng.
Vỏ măng, con rường, con lạ và các cấu kiện khác
Ngoài cột, xà, kẻ và bẩy, bộ vì còn có thể bao gồm các chi tiết như vỏ măng, con rường, con lạ và một số cấu kiện phụ trợ khác. Vị trí, hình dáng và cách bố trí có thể thay đổi tùy theo kiểu nhà cũng như phương án kết cấu. Các cấu kiện này góp phần hoàn thiện sự liên kết giữa những bộ phận trong hệ vì và phần mái.
Những lưu ý khi làm bộ vì nhà 3 gian 2 chái
Một số yếu tố dưới đây cần được lưu ý để hạn chế sai lệch và đảm bảo chất lượng công trình.
Tính toán kích thước cấu kiện phù hợp
Kích thước bộ vì cần được xác định dựa trên mặt bằng, khẩu độ, chiều cao nhà, kiểu mái và tải trọng của công trình. Không nên áp dụng một kích thước cố định cho mọi mẫu nhà vì mỗi công trình có quy mô và phương án thiết kế khác nhau. Đặc biệt, phần chái cần được tính toán đồng bộ với ba gian chính để đảm bảo tỷ lệ và kết cấu tổng thể.
Chọn gỗ có chất lượng và độ ổn định cao
Chất lượng gỗ ảnh hưởng trực tiếp đến độ bền của bộ vì. Gỗ dùng cho các cấu kiện cần có độ ổn định tốt, được xử lý và bảo quản phù hợp trước khi gia công. Khi lựa chọn, cần kiểm tra tình trạng cong vênh, nứt, mối mọt và độ khô của gỗ. Những cấu kiện chịu lực chính như cột, xà càng cần được lựa chọn kỹ để đảm bảo khả năng sử dụng lâu dài.

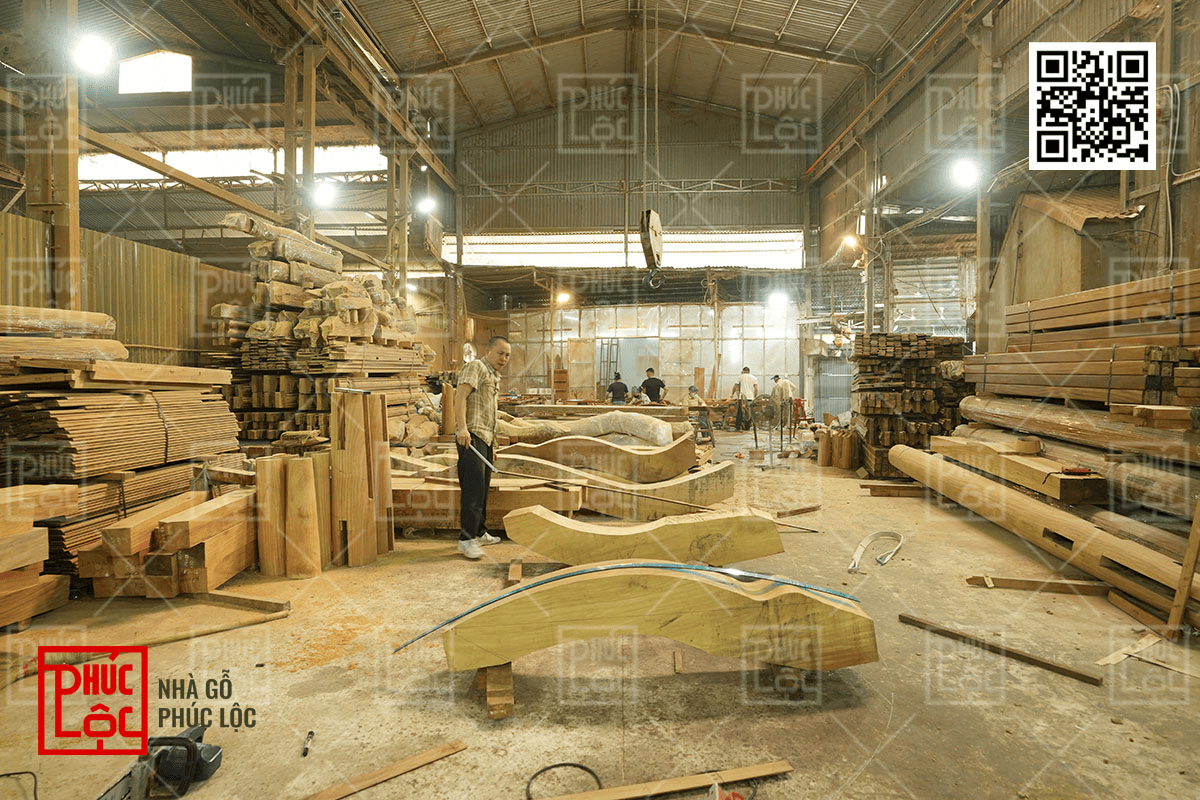

Loại gỗ chất lượng
Đảm bảo kỹ thuật đục mộng, lắp ghép
Các mối mộng cần được đo đạc và gia công chính xác để cấu kiện có thể liên kết chắc chắn. Trong quá trình lắp ghép, người thợ cần kiểm tra từng vị trí, hạn chế tình trạng cấu kiện bị lệch hoặc mối mộng quá lỏng. Kỹ thuật đục mộng và kinh nghiệm của người thợ vì vậy có ảnh hưởng lớn đến độ hoàn thiện cũng như sự chắc chắn của toàn bộ bộ vì.

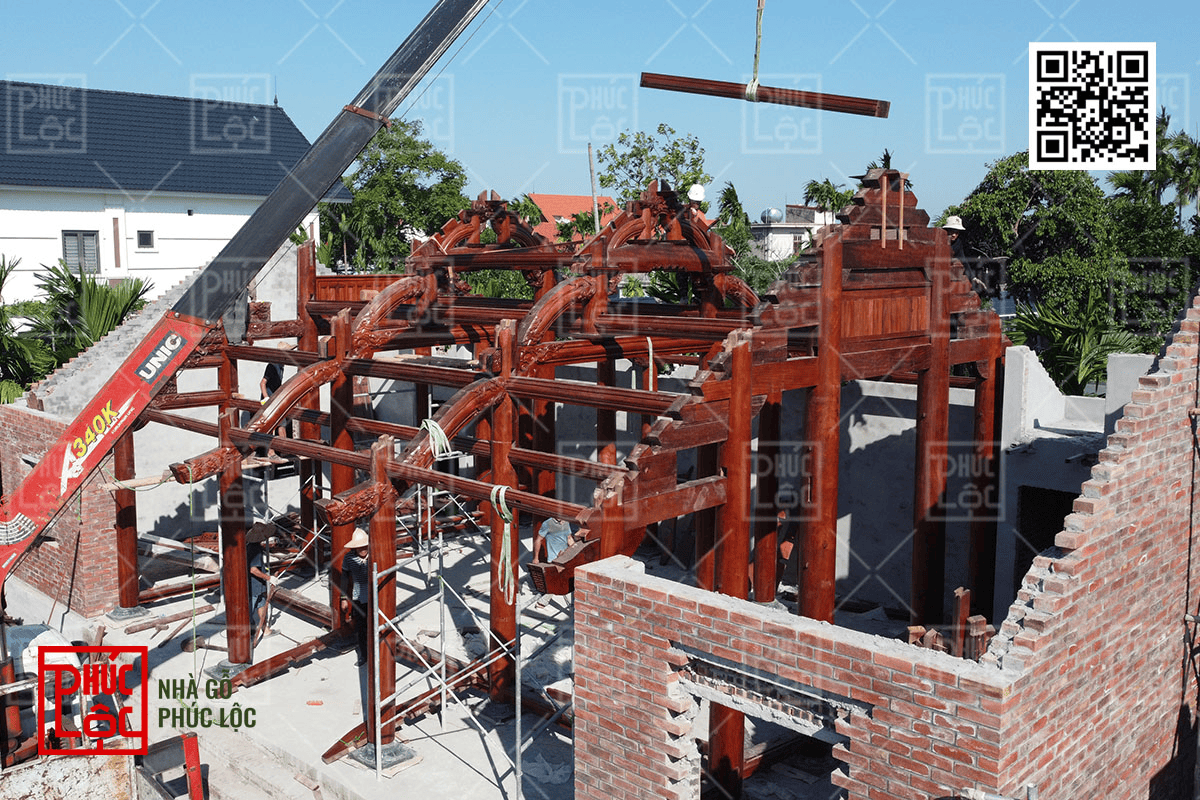

Lắp dựng nhà gỗ
>> Xem thêm: Nhà gỗ lim 3 gian cổ truyền có nên làm hậu cung không?
Kiểm tra độ chắc chắn trước khi hoàn thiện mái
Trước khi hoàn thiện mái, bộ vì cần được kiểm tra về vị trí, độ liên kết và sự cân đối của các cấu kiện. Các mối mộng, cột, xà, kẻ, bẩy cũng được rà soát để kịp thời xử lý sai lệch. Bước này giúp đảm bảo bộ vì ổn định, chắc chắn và cân đối trước khi hoàn thiện phần mái.
Bộ vì nhà 3 gian 2 chái miền Bắc là sự kết hợp giữa yêu cầu về kết cấu và giá trị thẩm mỹ của kiến trúc nhà gỗ truyền thống. Nếu quý gia chủ đang tìm hiểu thiết kế và thi công nhà gỗ 3 gian 2 chái, gia chủ nên lựa chọn đơn vị có kinh nghiệm thực tế để được tư vấn phương án kết cấu, kích thước và vật liệu phù hợp với nhu cầu sử dụng. Nhà gỗ Phúc Lộc có thể đồng hành, tư vấn và đưa ra phương án nhà gỗ phù hợp với diện tích, công năng và mong muốn của từng gia chủ.
